VERTEX Collet Chuck Kit With BT Taper Shank MAS 403 DIN 6499 ER-16, 20, 25, 32, 40, 50 ER-BT

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , , Tags: , , , , , , , , , , , , , , , ,

VERTEX Taper Shank Collet ISO SK BT50 VB Series merupakan Holder klasik yang dirancang untuk aplikasi milling kecepatan menengah yang persetnya sudah lengkap dengan tie-rod dan alat cutting yang sesuai dengan standar   BT50 AD+B. Di fabrikasi agar sesuai dengan standar collete chuck tipe ER-DIN 6499, dan ISO 15488-B. VERTEX Taper Shank Collet ISO SK BT50 VB Series sangat sesuai untuk mengikat cutting tool dengan aplikasi bidang yang berkisar dari pemesinan halus hingga roughing tugas berat. Oleh karena itu, tool holder DIN 69871 ini sangat cocok untuk aplikasi dengan kecepatan spindle hingga 8.000 rpm.

Sistem holder yang seimbang dari VERTEX Taper Shank Collet ISO SK BT50 VB Series ini memungkinkan penyetelan cutting tool yang cepat, mudah, konsentris akurat, dan murah daripada toolholder Jerman yang sejenis. Tool holder ini direkomendasikan untuk aplikasi umum pada spindel mesin CNC semi-auto, namun tidak disarankan pada machining center. VERTEX Taper Shank Collet ISO SK BT50 VB Series juga tersedia dalam versi HSK 63 dan 100, sesuai dengan standar DIN 69871 dan MAS-BT spindle. Seluruh program ISO 40 dan 50 dibangun dalam versi AD + B. Semua tipe dan standard holder sudah didesain untuk mendukung saluran internal coolant untuk proses machining full wet.

Sejak 1978, Vertex machinery works co., ltd. berawal dari manufaktur vise dan kelengkapan bubut dan milling adapter serta beragam jenis solusi Metalworking yang terjangkau asal Taiwan. Keaslian produk Vertex asal Taiwan hanya bisa terjamin jika anda membeli di Metalextra.com.

Fitur VERTEX Taper Shank Collet ISO SK BT50 VB Series:

  • Sesuai untuk milling dan cutting tool dengan diameter besar untuk operasi milling, drilling, reaming, dan tapping.

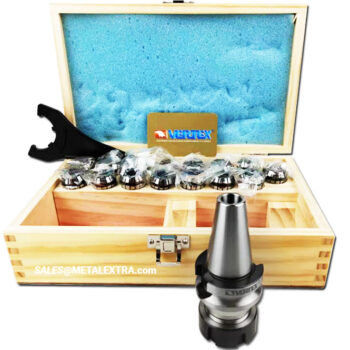

  • Collet Chuck Kit Dengan BT Taper Shank, Termasuk body holder shank, set lengkap collet, kunci pas dan kasing. (ER16 tanpa kunci pas):

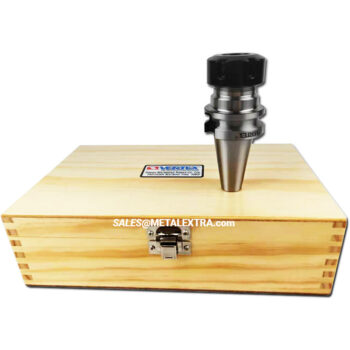

    1. ER16, ER20 DIKEMAS DALAM KOTAK KAYU

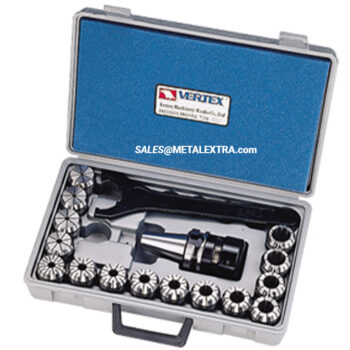

    2. ER32, ER40, ER50, DIKEMAS DALAM KOTAK PLASTIK
    3. PAKET TERMASUK: CHUCK, COLLET, WRENCH, BOX

  • Kekerasan material diangka 54 – 2 HRC sesuai untuk menjepit tooling material HSS and solid carbide tools

  • Menambahkan fleksibilitas dengan kemampuan meningkatkan tingkat presisi konsentris.

  • Dibangun dalam berbagai model dari Ø dari Minimum 0.5 mm dan Maksimum 26 mm, dengan panjang Minimum 62 mm dan Maksimum 122 mm.

  • Aplikasi serba guna untuk operasi milling dan center drilling dengan mesin pembubutan turning multi axis.

  • Pengaturan otomatis atau manual dengan penguncian sistem palet dan konektor khusus yang disediakan dalam paket penjualan.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Dimension Guide for VERTEX Collet Chuck Kit With BT Taper Shank MAS 403 DIN 6499 ER-16, 20, 25, 32, 40, 50 ER-BT:

Ordering Guide for VERTEX Collet Chuck Kit With BT Taper Shank MAS 403 DIN 6499 ER-16, 20, 25, 32, 40, 50 ER-BT:

ORDER NO. TAPER TYPE SET RANGE PCS/SET WEIGHT CODE NO.
V-780 BT30-60L ER16 1-10 10 1.9 3031-401
V-780A BT30-100L ER16 1-10 10 2 3031-406
V-781 BT40-70L ER16 1-10 10 2.3 3032-401
V-782 BT40-100L ER16 1-10 10 2.7 3032-402
V-783 BT30-60L ER20 2-13 12 2.5 3031-402
V-783A BT30-100L ER20 2-13 12 2.6 3032-413
V-783B BT30-60L ER25 2-16 15 2.5 3032-414
V-783C BT30-60L ER25 4-16 7 2.8 3032-415
V-784 BT40-100L ER20 2-13 12 3 3032-403
V-784A BT40-70L ER20 2-13 12 2.8 3032-416
V-784B BT40-70L ER25 2-16 15 3.2 3032-417
V-784C BT40-100L ER25 4-16 7 3 3032-418
V-785 BT30-60L ER32 3-20 18 4.4 3031-403
V-786 BT30-60L ER32 4-20 11 3.8 3031-404
V-787 BT30-60L ER32 6-20 6 3.4 3031-405
V-788 BT40-70L ER32 3-20 18 5.2 3032-404
V-789 BT40-70L ER32 4-20 11 4.2 3032-405
V-790 BT40-70L ER32 6-20 6 3.8 3032-406
V-791 BT40-100L ER32 3-20 18 5.7 3032-407
V-792 BT40-100L ER32 4-20 11 4.7 3032-408
V-793 BT40-100L ER32 6-20 6 4.3 3032-409
V-794 BT40-80L ER40 4-26 23 8.9 3032-410
V-795 BT40-80L ER40 4-26 15 7.6 3032-411
V-796 BT40-80L ER40 6-25 7 6 3032-412
V-797 BT50-100L ER40 4-26 23 11.3 3033-401
V-798 BT50-100L ER40 4-26 15 10 3033-402
V-799 BT50-100L ER40 6-26 7 8.5 3033-403
V-737 BT50-150L ER40 4-26 23 12.2 3033-404
V-738 BT50-150L ER40 4-26 15 11 3033-405
V-739 BT50-150L ER40 6-26 7 9.5 3033-406
V-740 BT50-100L ER50 12-34 12 12 3033-407
V-740C BT40-90L ER50 12-34 12 9 3033-408
V-740B BT50-100L ER32 3-20 18 7.5 3033-409
