NACHI DLC-HSS Drill DLCHD ø1mm – ø20mm LIST 544

NACHI DLC-HSS Drill DLCHD LIST 544 merupakan solusi ekonomis untuk pengeboran lubang pada material logam non-ferrous Aluminum[◎] / Copper[○]. NACHI Cobalt drills ini tersedia beragam ukuran untuk pengeboran berdiameter ø1mm – ø20mm.

Mata Bor NACHI DLC-HSS Drill DLCHD LIST 544 terbuat dari material High Speed Steel dan pisau yang berlapis coating DLC yang tahan panas. DLC (Diamond Like Carbon) merupakan material amorphous dengan kekerasan tinggi dan karakter yang mirip dengan Diamond. Aplikasi NACHI DLC-HSS Drill DLCHD LIST 544 memang cocok untuk pengeboran & penggilingan kering dimaterial Aluminium berkecepatan sangat tinggi!.

Sejak 1928, NACHI FUJIKOSHI menawarkan solusi cutting tool dan solusi manufaktur dari kota Kumano – Wakayama Jepang. Pastikan kehandalan dan keaslian Nachi Fujikoshi hanya dengan membelinya di METALEXTRA.com.

Fitur NACHI DLC-HSS Drill DLCHD LIST 544:

Digunakan untuk bor tangan dan bor duduk dan beragam material logam non-ferrous Aluminium Alloy, Paduan Tembaga. Tidak cocok untuk Tembaga berilium (Beryllium Copper) yang sangat keras.
Cocok untuk tujuan pembuatan fastener ø1mm – ø20mm.
Terbuat dari material HSS standar dengan kandungan material Carbide yang tahan panas untuk General purpose juga pada semua material FERROUS hingga 40 HRC.
Memiliki 2 Flute dengan sudut tajam kemiringan 135° dan ulir potong pisau 32° hingga 38° tergantung diameter. Mudah dikendalikan dan di grip dengan baik pada segala jenis chuck mesin.
Lapisan DLC (karbon seperti berlian) dengan kekerasan tinggi, koefisien gesekan rendah, dan ketahanan abrasi.
Memungkinkan juga pengeboran non-langkah pada kedalaman lubang 5xD.

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.

Kategori: Cutting, Holemaking, Solid Drill Tag: Aluminium, Carbide, Copper, HDPE, HSS, Japan, NACHI, Plastic

Deskripsi

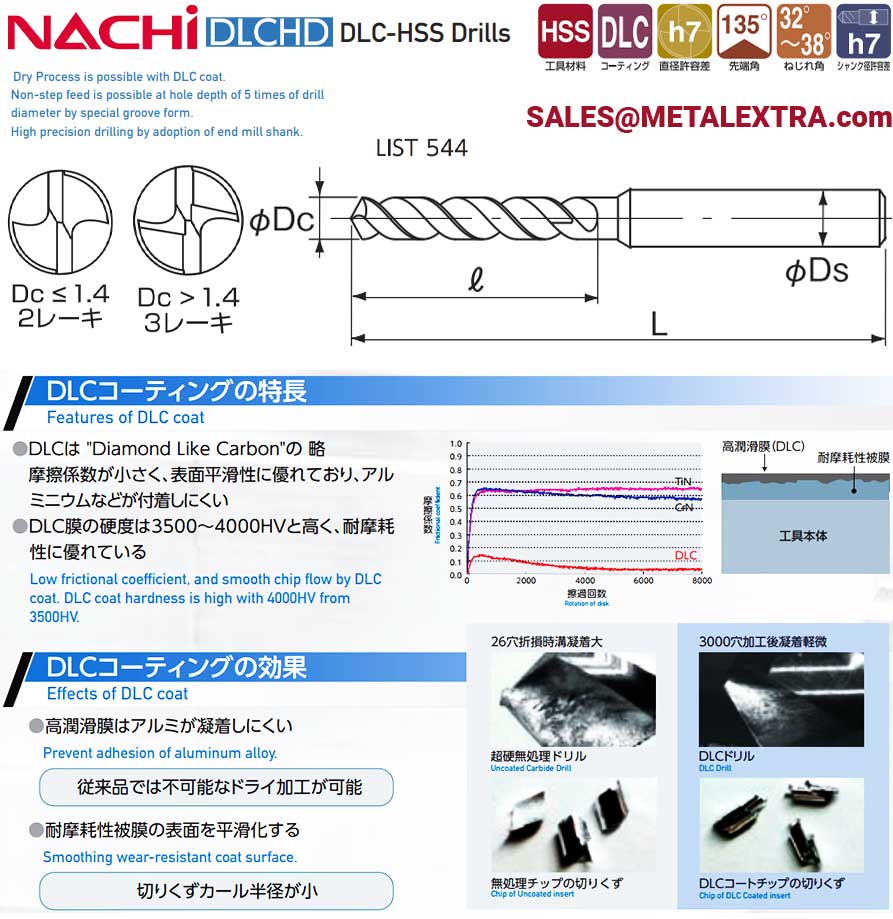

Dimension of NACHI DLC-HSS Drill DLCHD ø1mm – ø20mm LIST 544:

Order Guide NACHI DLC-HSS Drill DLCHD ø1mm – ø20mm LIST 544:

直径 Dc	溝長	全長 L	シャンク径 Ds
1.0	12	50	3
1.1	14	50	3
1.2	16	50	3
1.3	16	50	3
1.4	18	50	3
1.5	18	50	3
1.6	20	56	3
1.7	20	56	3
1.8	22	56	3
1.9	22	56	3
2.0	24	56	3
2.1	24	56	3
2.2	25	56	3
2.3	25	56	3
2.4	30	64	3
2.5	30	64	3
2.6	30	64	3
2.7	33	64	3
2.8	33	64	3
2.9	33	64	3
3.0	33	64	3
3.1	36	71	4
3.2	36	71	4
3.3	36	71	4
3.4	39	71	4
3.5	39	71	4
3.6	39	71	4
3.7	39	71	4
3.8	43	75	4
3.9	43	75	4
4.0	43	75	4
4.1	43	89	6
4.2	43	89	6
4.3	47	89	6
4.4	47	89	6
4.5	47	89	6
4.6	47	89	6
4.7	47	89	6
4.8	52	94	6
4.9	52	94	6
5.0	52	94	6
5.1	52	94	6
5.2	52	94	6
5.3	52	94	6
5.4	57	99	6
直径 Dc	溝長	全長 L	シャンク径 Ds
5.5	57	99	6
5.6	57	99	6
5.7	57	99	6
5.8	57	99	6
5.9	57	99	6
6.0	57	99	6
6.1	63	107	8
6.2	63	107	8
6.3	63	107	8
6.4	63	107	8
6.5	63	107	8
6.6	63	107	8
6.7	63	107	8
6.8	69	113	8
6.9	69	113	8
7.0	69	113	8
7.1	69	113	8
7.2	69	113	8
7.3	69	113	8
7.4	69	113	8
7.5	69	113	8
7.6	75	119	8
7.7	75	119	8
7.8	75	119	8
7.9	75	119	8
8.0	75	119	8
8.1	75	125	10
8.2	75	125	10
8.3	75	125	10
8.4	75	125	10
8.5	75	125	10
8.6	81	131	10
8.7	81	131	10
8.8	81	131	10
8.9	81	131	10
9.0	81	131	10
9.1	81	131	10
9.2	81	131	10
9.3	81	131	10
9.4	81	131	10
9.5	81	131	10
9.6	87	137	10
9.7	87	137	10
9.8	87	137	10
9.9	87	137	10
直径 Dc	溝長	全長 L	シャンク径 Ds
10.0	87	137	10
10.1	87	144	12
10.2	87	144	12
10.3	87	144	12
10.4	87	144	12
10.5	87	144	12
10.6	87	144	12
10.7	94	151	12
10.8	94	151	12
10.9	94	151	12
11.0	94	151	12
11.1	94	151	12
11.2	94	151	12
11.3	94	151	12
11.4	94	151	12
11.5	94	151	12
11.6	94	151	12
11.7	94	151	12
11.8	94	151	12
11.9	101	158	12
12.0	101	158	12
12.1	101	158	12
12.2	101	158	12
12.3	101	158	12
12.4	101	158	12
12.5	101	158	12
12.6	101	158	12
12.7	101	158	12
12.8	101	158	12
12.9	101	158	12
13.0	101	158	12
13.5	108	168	16
14.0	108	168	16
14.5	114	173	16
15.0	114	180	20
15.5	120	185	20
16.0	120	185	20
16.5	125	189	20
17.0	125	189	20
17.5	130	194	20
18.0	130	194	20
18.5	135	198	20
19.0	135	206	25
19.5	140	210	25
20.0	140	210	25

Perhatian menggunakan tabel kondisi pemotongan
1) Sesuaikan kondisi pemotongan sesuai dengan kekakuan mesin atau keadaan klem kerja.
2) Dalam mesin atau pemasangan langkah pemesinan, ketika tidak ada kekakuan mesin atau chatter getar terjadi, kurangi rotasi dan laju umpan.
3) Nilai tabel untuk pengeboran dengan cairan pemotongan yang larut dalam air.
4) Berikan cairan pemotongan dalam jumlah yang cukup ke titik pemotongan dan di dalam suling.
5) Jika kedalaman lubang lebih dari 3 × Dc, tambahkan step feeding. Namun, material kerja dan kondisi pemotongan hingga pelepasan chip mungkin lebih buruk. Dalam hal ini, tambahkan A genap jika kedalaman pengeboran 3 × Dc adalah sebagai berikut. Pada langkah pengumpanan, kembali ke lubang masuk. Interval pengumpanan langkah sekitar 0,5 ～ 1 × Dc. Dengan diameter kecil, sekitar 0,2 ～ 0,5 × Dc. Gunakan collet chuck, milling chuck.

Application Guide Standard condition on NACHI DLC-HSS Drill DLCHD ø1mm – ø20mm LIST 544:

被削材 Work Material	純アルミニウム Aluminum A1070		アルミニウム合金 Aluminum Alloy						アルミニウム合金鋳物 Aluminum Alloy Casting AC、ADC		銅合金 Copper Alloy C1100
被削材 Work Material	純アルミニウム Aluminum A1070		Si、Mg-Si系 A4032、A6061		Mg系 A5052		Zn-Mg系 A7075		アルミニウム合金鋳物 Aluminum Alloy Casting AC、ADC		銅合金 Copper Alloy C1100
直径 Drill Dia. （mm）	回転数 Rotation min‒1	送り速度 Feed mm/min	回転数 Rotation min‒1	送り速度 Feed mm/min	回転数 Rotation min‒1	送り速度 Feed mm/min	回転数 Rotation min‒1	送り速度 Feed mm/min	回転数 Rotation min‒1	送り速度 Feed mm/min	回転数 Rotation min‒1	送り速度 Feed mm/min
1	30600	910	20400	610	25500	890	20400	570	20400	570	15300	430
2	19100	1110	12700	760	15900	1100	12700	710	12700	710	9600	540
3	12700	1110	8500	760	10600	1100	8500	710	8500	710	6400	540
5	7600	1110	5100	760	6400	1100	5100	710	5100	710	3800	530
8	4700	1110	3200	760	4000	1100	3200	720	3200	720	2400	540
10	3800	970	2500	640	3200	960	2500	600	2500	600	1900	460
12	3200	820	2100	540	2700	810	2100	500	2100	500	1600	380
16	2400	650	1600	440	2000	640	1600	410	1600	410	1200	310
20	1900	480	1300	330	1600	480	1300	310	1300	310	1000	240

NOTES:

The table values are for drilling with water soluble cutting fluid.
Provide sufficient amount cutting fluid to the cutting point and in the flute.
When for hole depth more than 3×Dc deep, add step feeding.
However, a work material and cutting condition to chip removal may be worse. In that case, add A even if drilling depth 3×Dc is as follows.
In step feed, return to the entrance hole.
Step feed interval is about 0.5～1×Dc. In small diameter, about 0.2～0.5×Dc.
Use a collet chuck, milling chuck.
