INSIZE Vision Measurement 3D System (20-128x, CNC Motorised, 370x270x150mm) ISD-V370CNCA

INSIZE Vision Measurement System ISD-V370CNCA menawarkan akurasi pengukuran secara visual dengan pembesaran hingga 128x. Komparator ukur ini merupakan pengembangan dari mikroskop dan profile proyektor dengan tambahan penggerak stage motor XYZ ± 0.5μm lewat software komputer untuk investigasi ukur dimensi. Analisis pixel bisa dilakukan dengan metode pixel calibration dalam asumsi 1 pixel berdiameter 1mm.

Sumber cahaya bisa diatur sudut co-axial sinarnya dan juga diproyeksikan ke benda kerja dengan setelan software. Ada dua mode lampu latar kontur dan lampu pantul permukaan dengan knob pengatur kecerahan. INSIZE ISD-V370CNCA menggunakan kamera Gigabit Network yang memiliki kecepatan transfer data tercepat hingga 120 Mbps. Gigabit Network camera ini memberikan aplikasi pencitraan uncompressed raw output dengan bantuan komputer yang membantu pengukuran dan deteksi obyek dengan lebih presisi dibawah lensa mikroskop berkamera 0.4mpx. Anda bisa setel Stage secara program dengan luas meja stage penampang kaca 450x350mm dan kuat untuk pengamatan benda berbobot maksimum 30Kg.

Proses komparasi setel bisa dilakukan dengan glassscale, block gage terkalibrasi atau dengan probe sentuh (Akurasi 0.4μm) dan block kaca yang dijual terpisah. Deteksi tepi secara otomatis dengan bidang pandang lebar, serta pengukuran yang stabil dan akurat pada benda kerja besar. Desainnya yang ringkas dan komponen berkualitas tinggi membuat sistem Vision ini ideal untuk deteksi ukur otomatis di lantai pabrik atau di lab. Frame terbuat dari paduan alloy steel dan meja surface plate granit dan berkaca. Hasil pengukuran bisa dicatat dan kirim secara real-time via kabel data ke PC dengan software yang disertakan. Anda bisa juga eksport data ukur ke spreadsheet seperti MS Excel atau untuk CAD.

Kombinasi metode kalibrasi kamera CCD pada mesin scope secara tak sentuh vs dengan probe setuh ini berdasarkan terjemahan gambar bitmap ke sistem vektor seperti Coordinate Measuring Machine (CMM). CMM membawa kamera CCD untuk menghasilkan terjemahan relatif sehubungan dengan kalibrator bola standar crystal glass scale di sepanjang sumbu X, Y, Z, dan 5 titik koordinat posisi yang berbeda dari titik karakteristik kalibrasi dalam sistem koordinat probe dapat dihasilkan. Sementara itu, kamera menangkap gambar bola standar di setiap posisi, dan koordinat titik karakteristik kalibrasi dalam sistem koordinat bingkai komputer dapat didaftarkan. Model matematika kalibrasi ditetapkan, dan langkah-langkah kalibrasi diberikan dan sistem kalibrasi disiapkan. Hasil kalibrasi perbandingan menunjukkan bahwa presisi metode ini setara dengan metode kalibrasi khusus, dan perbedaan antara data kalibrasi kedua metode ini adalah dalam ±1μm.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Vision Measurement 3D System (20-128x, CNC Motorised, 370x270x150mm) ISD-V370CNCA:

• Dengan fitur kombinasi optik dan sensor kamera CCD dengan pembesaran 20-128x.

• Akurasi X/Y/Z Axis:  ≤(3.5+L/100)μm (L is the measuring length in mm) L adalah panjang pengukuran dalam mm

• Perpindahan sumbu XYZ:dengan rentang 370x270x150mm

• Ukuran penampang surface plate granit stage: 606x466mm dan kacanya 450x350mm

• Berat unit: 266kg, berat maksimum benda kerja yang diukur 30 Kg

• Pengukuran dimensi yang mudah dari benda kerja mikro dan benda kerja dengan permukaan yang tidak rata.

• Seri ini dilengkapi dengan kamera warna 0.4 megapiksel. Bahkan dengan perbesaran rendah, pengulangan yang tinggi dapat diperoleh.

• Kedalaman fokus panjang dan bidang pandang lebar. Mudah mengubah antara kedalaman fokus panjang dan beralih ke mode resolusi tinggi untuk meningkatkan akurasi.

• Tersedia beberapa ukuran tipe stage XY untuk pengukuran benda kerja yang lebih kecil atau banyak benda yang identik.

• Mode deteksi sudut otomatis menghemat waktu untuk mengukur antara titik-titik ukur yang jauh.

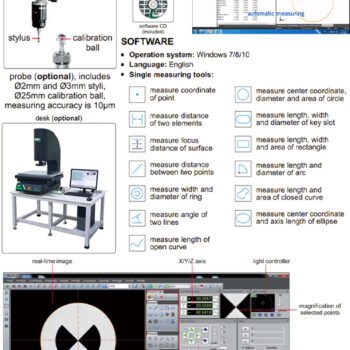

• Termasuk software ukur dan simulasi DRO yang cocok dengan Microsoft Windows® 7, 8 dan 10.

• Bisa dilengkapi dengan aksesoris Probe sentuh dan lampu co-axial dari pabrikan

• Mesin ini “Made to order” dengan lead time ±9 Minggu.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com
