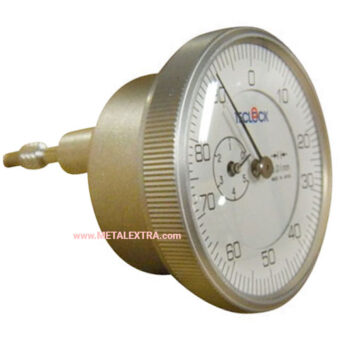

TECLOCK Dial Indicator Back Plunger Grad 0.01mm Range 5mm ST-305B Stem type

TECLOCK Dial Indicator Back Plunger ST-305B Stem type menawarkan solusi ekonomis untuk beragam jenis pengukuran linear dengan Graduasi 0.01mm serta rentang ukur  5mm. TECLOCK Dial Indicator Back Plunger ST-305B menggunakan rak dan roda gigi pinion untuk membaca posisi probe, untuk membaca dimensi jarak. Sisi poros probe indikator terletak dibagian belakang dan memiliki gardan gigi dan screw presisi yang ketika probe bergerak, gear rack menggerakkan pinion gear untuk memutar sensor indikator dan menampilkan ukuran di tampilan jarum dial. Pegas memuat mekanisme gir untuk meminimalkan kesalahan backlash dalam pembacaan. Kualitas yang tepat dari bentuk roda gigi dan kebebasan bantalan menentukan ketepatan pengukuran berulang yang dicapai.

Karena mekanismenya TECLOCK Dial Indicator Back Plunger ST-305B yang halus, konstruksi kerangka yang kokoh diperlukan untuk bekerja secara andal dalam aplikasi yang terus-menerus di bengkel maupun digunakan dengan jig dan alat ukur lainnya. Test indikator Ini berbeda dari indikator umum, di mana pelat gradasi dapat diatur secara paralel dengan tampilan jarum dialnya. Sangat cocok untuk jig ukur kerataan permukaan yang halus dan membaca dari depan pengukuran titik. Indicator model dial Jepang ini mampu menampilkan keberadaan, atau kuantitas yang tepat, dari jarak yang kecil (misalnya, perbedaan ketinggian kecil antara dua permukaan datar, sedikit kurangnya konsentrisitas) antara dua silinder, atau penyimpangan fisik kecil lainnya).

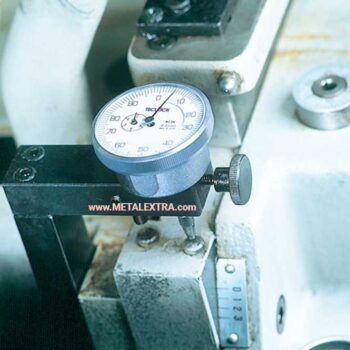

Anda dapat menerapkan indikator tes ini untuk aplikasi jig ukur maupun kombinasi dengan height gauge maupun komparator, mengukur kerataan permukaan, Ketebalan dengan stand, pemasangan langsung pada jig multigauging yang diimprovisasi.

Sejak 1950, TOKYO ELECTRIC CLOCK Co.,Ltd merupakan produsen alat ukur dimensional presisi dan alat uji kekerasan asal Jepang. Agar keaslian produk terjamin, pastikan anda memperoleh solusi Durometer dari Metalextra.com.

Fitur TECLOCK Dial Indicator Back Plunger ST-305B:

• Graduasi 0.01mm, dengan akurasi pengulangan ukur 0.5μm Indikator dial jenis standar dengan tampilan dial bezel berdiameter 56mm.

• Dengan Bezel clamp dibagian belakang, tampilan dial bersih dan mudah dibaca.

• Stand, dan mounting dijual terpisah.

• Daya tahan sangat baik dengan melindungi bagian-bagian mekanik seperti roda gigi mekanisme peredam kejut (mekanisme anti-kejut unik Teclock)

• Bantalan jarum terbuat dari permata (jewelled) sehingga meningkatkan akurasi dan daya tahan pemakaian.

• Akurasi pengulangan yang stabil diwujudkan dengan pembesaran tuas mekanisme bawaan.

• Toleransi diberikan sebagai aksesori standar untuk semua model pengaturan toleransi positif.

• Tuas pengangkat (Opsi) dapat dipasang.

• Penjepit bezel (Opsi) dapat dipasang (kecuali untuk TM-1201PW).

• Kemampuan mengukur dapat diubah dengan margin error kesalahan 0.03mm.

• Jika and membutuhkan dial gauge model flatback, anda hanya perlu tambahkan akhiran “f” ke akhir model angka (contoh = TM-1201f)

Harap dicatat: Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat.
