NACHI Point Tap Hyper Z Long Shank ZPOL HSS-E, M3 – M24 LIST6856

harga/unit:

Info selengkapnya:

Sales@METALEXTRA.com

Category: Tags: , , , , , , , , , ,

NACHI Point Tap Hyper Z ZPO HSS-E LIST6852 merupakan solusi ekonomis mata tapping gagang panjang untuk pengerjaan ulir sekrup fastener dilubang tembus (Through hole). Cocok untuk buat ulir di logam material ferrous hingga 45 HRC maupun material baja umum dengan ukuran M3 – M24. Gagangnya NACHI Point Tap Hyper Z ZPO HSS-E LIST6852 bisa digunakan pada berbagai tipe mesin threading tap berat, fly arm tapping hingga bor portabel tangan.

Mata machine tap NACHI Point Tap Hyper Z ZPO HSS-E LIST6852 ini terbuat dari material HSS dengan campuran Cobalt 5-8%. Mata machine tap NACHI Point Tap Hyper Z ZPO HSS-E LIST6852 ini tanpa coating yang menawarkan peningkatan keausan disuhu tinggi dan ketahanan tepi terhadap chipping dan bekerja 2x lipat lebih baik daripada tipe HSS pada lubang yang sudah dibor.

Sejak 1928, NACHI FUJIKOSHI menawarkan solusi cutting tool dan solusi manufaktur dari kota Kumano – Wakayama Jepang. NACHI FUJIKOSHI Group juga memiliki unit produksi yang besar di Singapura. Pastikan kehandalan dan keaslian NACHI FUJIKOSHI hanya dengan membelinya di METALEXTRA.com.

Fitur NACHI Point Tap Hyper Z ZPO HSS-E LIST6852:

  • Rentang diameter M3 – M24 sesuai dengan ISO METRIK presisi.

  • Cocok untuk material keras hingga 45 HRC seperti Low-Carbon Steel (carbon alloy <0.25%) / Medium carbon steel (carbon 0.25 – 0.45%) / High Carbon Steel (C >0.45%) / Alloy Steel (SCM) / Stainless steel (SUS) / Quenched dan tempered steel (25 – 45 HRC) / Ductile Cast Iron (FCD) / Copper (Cu) / Aluminum Rolled Material (AL) / Aluminum Alloy Casting (AC, ADC)

  • Tipe gagang lurus atau Straight Shank dengan taper bisa digunakan untuk aplikasi pada mesin drill press, mesin tapping, CNC maupun magnetic drill bor.

  • Material inti gagang shank terbuat dari material HSS Cobalt tanpa coating 2 kali kecepatan potong dari mata pisau tapping HSS tanpa lapis, untuk segala keperluan.

  • Sudut mata pisau berulir dengan kemiringan defensif 51° sehingga konsisten digunakan pada kecepatan tinggi pada logam tipe keras berulang-ulang.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

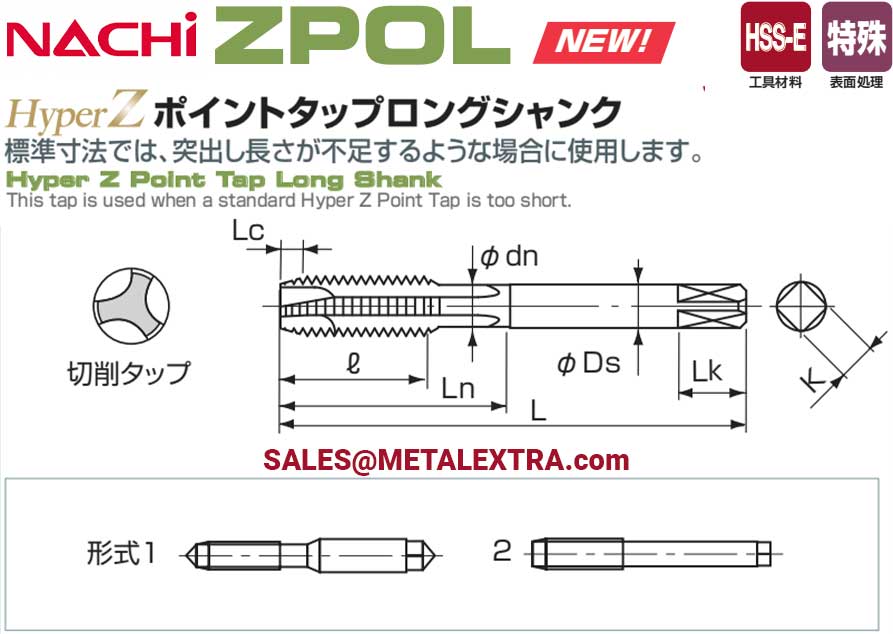

Dimension Guide of NACHI Point Tap Hyper Z Long Shank ZPOL HSS-E, M3 – M24 LIST6856:

Ordering Guide of NACHI Point Tap Hyper Z Long Shank ZPOL HSS-E, M3 – M10 LIST6856:

記号
Code No.		 全長
L		 呼び
Thread Size		 等級
TAP Limit		 食付（P）
Lc (P)		 ねじ長
ℓ		 溝数
Flutes		 シャンク径
Ds		 首下長さ
Ln		 首径
dn		 形式
Type
3M0.5R 100 M3 × 0.5 REG P2 5 10.0 3 4.0 18 2.4 1
3M0.5R+1 100 REG+ 1 P3
3M0.5R+2 100 REG+ 2 P4
3M0.35R 100 M3 × 0.35 REG P1 5 8.0 3 4.0 18 2.4 1
3M0.35R+1 100 REG+ 1 P2
4M0.7R 100 M4 × 0.7 REG P2 5 12.5 3 5.0 18 3.1 1
4M0.7R+1 100 REG+ 1 P3
4M0.7R+2 100 REG+ 2 P4
4M0.5R 100 M4 × 0.5 REG P2 5 10.0 3 5.0 18 3.1 1
4M0.5R+1 100 REG+ 1 P3
5M0.8R 100 M5 × 0.8 REG P2 5 14.5 3 5.5 25 4.0 1
5M0.8R+1 100 REG+ 1 P3
5M0.8R+2 100 REG+ 2 P4
5M0.5R 100 M5 × 0.5 REG P2 5 10.0 3 5.5 25 4.0 1
5M0.5R+1 100 REG+ 1 P3
6M1R 100 M6 × 1 REG P2 5 17.0 3 6.0 28 4.8 1
6M1R 150
6M1R+1 100 REG+ 1 P3
6M1R+1 150
6M1R+2 100 REG+ 2 P4
6M1R+2 150
6M0.75R 100 M6 × 0.75 REG P2 5 14.0 3 6.0 28 4.8 1
6M0.75R 150
6M0.75R+1 100 REG+ 1 P3
6M0.75R+1 150
8M1.25R 100 M8 × 1.25 REG P3 5 22.0 3 6.2 − − 2
8M1.25R 150
8M1.25R+1 100 REG+ 1 P4
8M1.25R+1 150
8M1.25R+2 100 REG+ 2 P5
8M1.25R+2 150
8M1R 100 M8 × 1 REG P2         − −
8M1R 150 5 17.0 3 6.2 2
8M1R+1 100 REG+ 1 P3
8M1R+1 150
8M0.75R 100 M8 × 0.75 REG P2         − −
8M0.75R 150 5 14.0 3 6.2 2
8M0.75R+1 100 REG+ 1 P3
8M0.75R+1 150
10M1.5R 100 M10 × 1.5 REG P3 5 27.0 3 7.0 − − 2
10M1.5R 150
10M1.5R+1 100 REG+ 1 P4
10M1.5R+1 150
10M1.5R+2 100 REG+ 2 P5
10M1.5R+2 150
10M1.25R 100 M10 × 1.25 REG P3 5 22.0 3 7.0 − − 2
10M1.25R 150
10M1.25R+1 100 REG+ 1 P4
10M1.25R+1 150
10M1R 100 M10 × 1 REG P2 5 17.0 3 7.0 − − 2
10M1R 150
10M1R+1 100 REG+ 1 P3
10M1R+1 150
10M0.75R 100 M10 × 0.75 REG P2 5 14.0 3 7.0 − − 2
10M0.75R 150
10M0.75R+1 100 REG+ 1 P3
10M0.75R+1 150



Ordering Guide of NACHI Point Tap Hyper Z Long Shank ZPOL HSS-E, M11 – M24 LIST6856:

記号
Code No.		 全長
L		 呼び
Thread Size		 等級
TAP Limit		 食付（P）
Lc (P)		 ねじ長
ℓ		 溝数
Flutes		 シャンク径
Ds		 首下長さ
Ln		 首径
dn		 形式
Type
12M1.75R 100 M12 × 1.75 REG P4 5 32.0 3 8.5 − − 2
12M1.75R 150
12M1.75R+1 100 REG+ 1 P5
12M1.75R+1 150
12M1.75R+2 100 REG+ 2 P6
12M1.75R+2 150
12M1.5R 100 M12 × 1.5 REG P3 5 28.0 3 8.5 − − 2
12M1.5R 150
12M1.5R+1 100 REG+ 1 P4
12M1.5R+1 150
12M1.25R 100 M12 × 1.25 REG P3 5 23.0 3 8.5 − − 2
12M1.25R 150
12M1.25R+1 100 REG+ 1 P4
12M1.25R+1 150
12M1R 100 M12 × 1 REG P2 5 19.0 3 8.5 − − 2
12M1R 150
12M1R+1 100 REG+ 1 P3
12M1R+1 150
14M2R 150 M14 × 2 REG P4 5 32.0 3 10.5 − − 2
14M1.5R 150 M14 × 1.5 REG P3 28.0
14M1.25R 150 M14 × 1.25 REG P3 23.0
14M1R 150 M14 × 1 REG P2 19.0
16M2R 150 M16 × 2 REG P4 5 32.0 3 12.5 − − 2
16M2R 200
16M1.5R 150 M16 × 1.5 REG P3 28.0
16M1R 150 M16 × 1 REG P2 19.0
18M2.5R 150 M18 × 2.5 REG P4 5 37.5 3 14.0 − − 2
18M2R 150 M18 × 2 REG P4 32.0
18M1.5R 150 M18 × 1.5 REG P3 28.0
18M1R 150 M18 × 1 REG P2 19.0
20M2.5R 150 M20 × 2.5 REG P4 5 37.5 3 15.0 − − 2
20M2.5R 200
20M2R 150 M20 × 2 REG P4 32.0
20M1.5R 150 M20 × 1.5 REG P3 28.0
20M1R 150 M20 × 1 REG P2 19.0
22M2.5R 150 M22 × 2.5 REG P4 5 37.5 3 17.0 − − 2
22M2R 150 M22 × 2 REG P4 32.0
22M1.5R 150 M22 × 1.5 REG P3 28.0
22M1R 150 M22 × 1 REG P2 19.0
24M3R 150 M24 × 3 REG P4 5 45.0 3 19.0 − − 2
24M3R 200
24M2R 150 M24 × 2 REG P4 33.0
24M1.5R 150 M24 × 1.5 REG P3 31.0
24M1R 150 M24 × 1 REG P2 20.0



Application Guide of NACHI Point Tap Hyper Z Long Shank ZPOL HSS-E, M11 – M24 LIST6856:

    切削速度（m/min） Recommended Cutting Speed
シリーズ
Series		 被削材
Work materials		 一般構造用鋼 SS
Structural Steel		 低炭素鋼 S15C
Low Carbon Steel		 中炭素鋼 S40C
Medium Carbon Steel		 高炭素鋼 S50C
High Carbon Steel		 合金鋼 SCM, SCr
Alloy Steel		 高硬度鋼
Hardened Steel		 ステンレス鋼 SUS
Stainless Steel		 鋳鉄 FC
Cast Iron		 ダクタイル鋳鉄 FCD
Ductile Cast Iron		 アルミニウム合金
AC, ADC
Aluminum Alloy
商品記号
Code		 ～200HB ～200HB ～200HB ～200HB ～200HB 20～30HRC 30～40HRC
SG
シリーズ
SG Series		 SGSP/SGSPL 15～30 15～30 10～50 10～50 15～50 8～15 5～15 5～10 － 10～30 15～50
SGSP-1.5P 10～20 15～30 10～30 10～30 10～30 8～15 5～15 5～10 － 10～30 15～50
SGPO/SGPOL 15～50 15～30 15～50 10～50 15～50 10～30 8～20 5～15 15～50 15～30 15～50
Hyper Zシリーズ
Hyper Z Series		 ZSP/ZSPL 5～20 5～20 5～20 5～20 5～20 5～10 － － － 5～20 10～25
ZSP-SUS 5～10 5～10 5～10 5～10 － － － 5～10 － － 10～25
ZPO/ZPOL 8～20 10～25 6～25 6～25 6～25 5～10 － － 8～20 6～25 10～30
ZPO-SUS 5～15 5～15 5～15 5～15 － － － 5～10 － － 10～30
ST
シリーズ
ST Series		 STSP 5～15 5～15 5～15 5～15 5～15 5～8 － － － 5～15 10～20
STPO 6～20 6～20 6～20 6～20 6～20 5～10 － － － 6～20 10～20
N
シリーズ
N Series		 NSP/NSPL 5～10 5～15 5～10 5～10 5～10 5～8 － － － － 10～20
NPO/NPOL 6～12 10～18 6～12 6～12 6～12 5～10 － － － － 10～20
HT 6～12 6～12 6～12 6～10 6～12 4～8 － － 5～15 5～10 10～20
G
シリーズ
G Series		 GSP/GSPL GSPS 8～15 12～20 8～15 8～15 8～15 6～12 5～10 6～12 － － 15～30
GGN/GGNL 10～20 15～25 10～20 10～20 10～20 10～15 6～12 6～12 － 12～20 15～30
GHT/GHTL 10～18 8～18 8～18 8～18 8～18 4～8 4～8 － 10～20 10～15 12～30
GOH 10～25 15～25 10～25 10～25 10～20 10～15 6～15 － 15～30 10～20 15～40
T
シリーズ
T Series		 TSP/TSPS 5～10 8～15 5～10 5～10 5～10 5～8 － 4～8 － － －
TGN/TGNS 6～12 10～18 6～12 6～12 6～12 5～10 － 5～10 － － －
エクセルシリーズ
EXCEL
Series		 ESP/EHT － － － － － － － － 12～30 12～20 15～50
タフレットシリーズ
TAFLET
Series		 TFS/TFL TFLL TFST/TFSTL 8～15 10～20 8～15 5～10 8～15 5～10 － 5～10 － － 15～30
推奨切削油剤
Cutting Fluids		 極圧活性型不水溶性
Sulfochlorinated Oil
水溶性
Water soluble Oil		 水溶性
Water soluble Oil
