INSIZE Runout Tester 4771-30 Runout Accuracy; ±1µm, Range diameter; Ø2mm – Ø30mm

INSIZE Runout Gauge 4726-1 menawarkan solusi pengukuran benda kerja silinder dengan rentang Ø1mm – Ø30mm. Runout adalah variasi total yang dapat dimiliki permukaan referensi ketika bagian diputar di sekitar sumbu sebenarnya datum. Pengukur gauge / Pengukuran Runout diukur menggunakan height gauge maupun dial gauge sederhana pada permukaan referensi. Sumbu datum dikendalikan dengan memperbaiki semua titik datum dan memutar sumbu datum pusat.

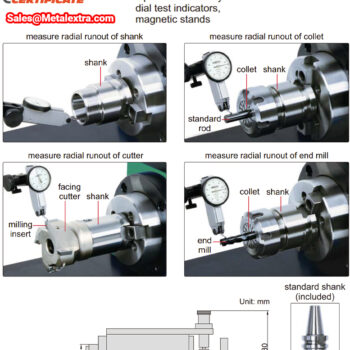

Salah satu penyebab utama kerusakan pisau frais maupun pisau bor pada router dan mesin milling adalah runout yang berlebihan atau eksentrisitas pada pahat potong (disebut TIR – Total Indicated Runout). Runout yang berlebihan pada pisau bor maupun pisau frais dapat berdampak signifikan pada akurasi dan umur ekonomis. Tester ini merupakan metode yang akurat dan cepat untuk memeriksa run out radial untuk ukuran tooling yang bisa dijepit BT30 atau ISO30. Anda harus berhati-hati saat memilih dudukan alat untuk router CNC dibandingkan dengan dudukan lancip 30 untuk mesin penggilingan CNC karena TIDAK sama wujudnya.

Dengan mekanisme uji pada posisi horisontal mirip dengan mesin bubut lathe, anda bisa menambah chuck penjepit atau adapter agar bisa menjepit benda hingga diameter 150mm, dial lever indicator atau dengan tambahan probe lain seperti LVDT dengan stand holder merek apapun.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Concentricity Gauge 4726-1 Runout Accuracy; ±2µm, Range diameter; Ø4mm – Ø40mm:

  • Cocok untuk mengukur jumlah eksentrisitas (runout) dari berbagai poros presisi, benda kerja bulat, roda gigi presisi, pinion, dll.

  • Rentang pengukuran Ø2mm – Ø30mm, dengan tambahan adapter chuck bisa hingga 150mm

  • Mendukung dial lever indicator dengan resolusi: 0,01

  • Perpindahan cepat spindel pengukur 12 mm / rotasi

  • Gaya jepit ±1.4 Newton untuk pengulangan akurasi yang tinggi

  • Sekrup mikrometer akurat untuk penentuan posisi awal

  • Kompatibilitas dengan mata ukur anvil merek apapun yang memiliki Ø8mm, silahkan pilih test indicator disini.

  • Bingkai mekanis dalam casting alloy steel berat 6.5Kg

  • Dikirim dengan kotak case HDPE / Kayu (Tergantung stok)

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: [email protected]
