INSIZE Dial Test Indicator 2307 INCH (Resolution 0.001″ / 0.0005″) Accuracy ±0.001″, Range: 0.1″ – 0.05″

harga/unit:

Rp3.696.418

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , , , Tags: ,

Test indikator dial jarum dari INSIZE 2307 menawarkan solusi ekonomis mengukur dimensi jarak kecil untuk satuan ukur INCH atau Imperial saja. Indikator dial ini alat ukur yang diperlukan jika Anda perlu mengukur untuk tujuan konsistensi dan bukan tujuan komparatif. Dial Indicator INSIZE 2307 ini ada 7 pilihan model berdasarkan dua tipe resolusi 0.001″ atau 0.0005″.

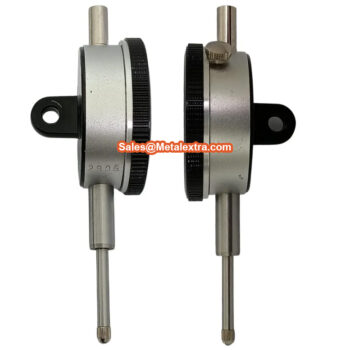

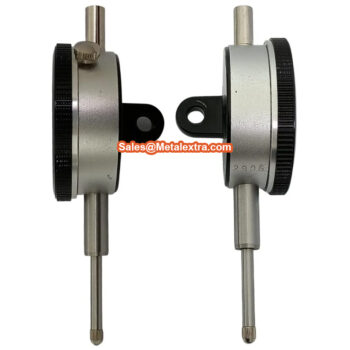

Alat ukur INSIZE 2307 sesuai dengan referensi standar Amerika Serikat ASME B89.1.10M-2001. Bagian belakang dari tampilan dial ini sudah memiliki kupingan untuk dudukan berbagai model stand. Tiap model iNSIZE 2307 cocok digunakan dalam aplikasi mekanik pada posisi vertikal atau horizontal. Diameter tampilan jarum depan Ø2.362 Inch yang mudah dilihat untuk mengukur dimensi linier aplikasi jig ukur maupun kombinasi dengan height gauge maupun komparator, mengukur kerataan permukaan, Ketebalan dengan stand, pemasangan langsung pada jig multigauging yang diimprovisasi.  Anda bisa mengukur jarak bebas, toleransi, dan variasi toleransi suku cadang mesin untuk memastikan akurasi.

Sejak 1995, INSIZE merupakan manufaktur alat ukur yang sangat bervariatif dengan harga yang sangat terjangkau. Keaslian produk INSIZE hanya terjamin jika anda memperolehnya dari Metalextra.com.

Fitur INSIZE Dial Test Indicator 2307 INCH (Resolution 0.001″ / 0.0005″) :

  • Ada 7 pilihan model sesuai resolusi dan akurasi yang sama namun dengan holder kupingan dan model tanpa kupingan berbeda, namun bentuk dan ukuran body sama dengan diameter depan Ø2.362 Inci.

  • Tampilan dapat diputar 270°

  • Dua penanda toleransi parameter Go dan NO-Go

  • Memenuhi standar Amerika Serikat ASME B89.1.10M-2001

  • Disertakan dengan penunjuk batas limit pointer dan penjepit bezel.

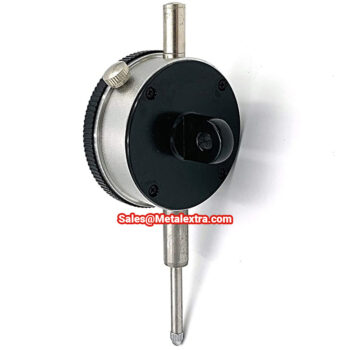

  • Aksesori opsional:  Cap, bagian belakang (nomor seri 7330), titik kontak anvil (nomor seri 6282), Tuas lever tekan tarik manual (code 6289-150) berfungsi sama untuk uji kebulatan atau runout benda kerja silindris maupun ukur ketebalan.

  • Mata ukur anvil bisa dilepas-pasang dengan ulir sekrup tipe #4-48UNF

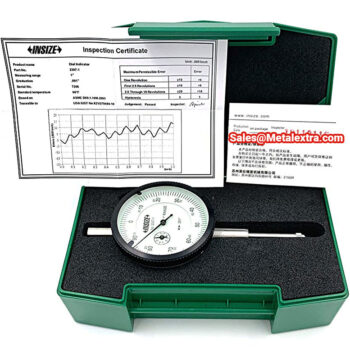

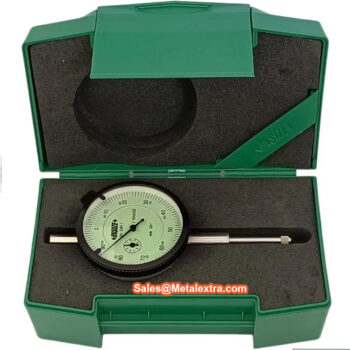

  • Paket Penjualan: Unit set, Kotak Plastik HDPE dan sertifikat kalibrasi pabrikan.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Dimensi INSIZE Dial Test Indicator 2307 INCH (Resolution 0.001″ / 0.0005″) Accuracy ±0.001″, Range: 0.1″ – 0.05″:

Measuring range A B C D
0.25″ 1.811″ 2,953″ 0.787″ 0.984″
0.5″ 1.811″ 2,953″ 0.787″ 0.984″
1″ 1.811″ 3.346″ 0.787″ 1.378″
2″ 4.370″ 5,472″ 1,969″ 2.323″

Order Guide INSIZE Dial Test Indicator 2307 INCH (Resolution 0.001″ / 0.0005″) Accuracy ±0.001″, Range: 0.1″ – 0.05″:

Order code Measuring range Resolution Accuracy Measuring range/revolution Clock division
The first 2.5 rounds total
2307-025 0.25″ 0.001″ ±0.001″ ±0.001″ 0.1″ 0-100
2307-05 0.5″ 0.001″ ±0.002″ ±0.001″ 0.1″ 0-100
2307-1 1″ 0.001″ ±0.001″ ±0.002″ 0.1″ 0-100
2307-2 2″ 0.001″ ±0.001″ ±0.004″ 0.1″ 0-100
2307-0255 0.25″ 0.0005″ ±0.0005″ ±0.0015″ 0.05″ 0-50
2307-055 0.5″ 0.0005″ ±0.0005″ ±0.0015″ 0.05″ 0-50
2307-105 1″ 0.0005″ ±0.0005″ ±0.002″ 0.05″ 0-50
2307-205 2″ 0.0005″ ±0.0005″ ±0.002″ 0.05″ 0-50

Note:
1)  ± 1 digit values ± 20%, indicator in vertical position, outgoing measuring spindle can be used vertically
2) Supplied with a manufacturer test certificate traceable to US NIST
