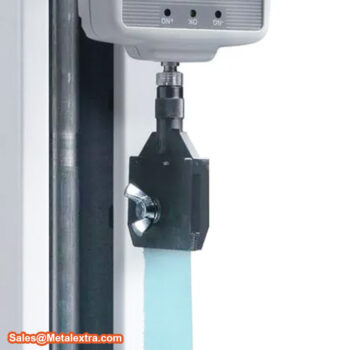

IMADA Grip Film Thin FC-20 (Thread; M6 ) Range; ≤500 Newton, Flex Angle; 13°- 20°, Sample Thickness; ≤2mm, width; 20mm

harga/unit:

Rp2.400.000

Info selengkapnya:

Sales@METALEXTRA.com

Categories: , Tags: ,

IMADA Grip Film Thin FC-20 merupakan solusi presisi untuk menjepit daya sampel yang akan diuji daya friksi tarik tensi agar karakter material diketahui. Dengan bantuan alat ukur force gage untuk ukur gaya tarik secara searah maupun bolak-balik secara mendatar atau horisontal. Dalam aplikasinya, parameter gaya bisa ditentukan berdasarkan berat dan arah gesekan yang digunakan bersamaan dengan stand merek apapun.

Fixture klem FC-20 in juga bisa dikategorikan sebagai Slant Film Grips, yang dirancang untuk menahan dan menguji kekuatan segel kantong plastik gaya zip maupun uji ritsleting. Terbuat dari material steek SKS yang dimilling dengan finishing enamel, Anda bisa menggunakan beragam aksesoris maupun jig yang sesuai dengan model pengujian yang diinginkan. Pelat komponen jig ini memiliki lubang sekrup tipe M6 yang menjadi standar dalam berbagai merek Force gauge yang memerlukan pengukuran gaya yang konstan dan presisi.

Sejak 1947, IMADA Co Ltd. memproduksi solusi ukur torsi, gaya dan daya presisi asal kota Toyohashi, Aichi Jepang. Pastikan kehandalan dan keaslian produk Force Gauge IMADA  dengan membelinya di Metalextra.com.

Fitur IMADA Grip Film Thin FC-20:

  • Dirancang untuk mencengkeram film, kertas, dan bahan tipis lainnya dengan daya tahan jepit yang sesuai ≤500 Newton

  • Menjepit Ketebalan sampel: hingga 2mm dan lebar material hingga 20mm

  • 6 model tersedia untuk memenuhi persyaratan pengujian Anda dan menangani berbagai sampel menggunakan Pemegang Kontaktor yang berbeda

  • Cocok untuk bantu jepit dalam gaya vertikal maupun horizontal bolak-balik

  • Sesuai dengan standar uji:
    + JIS Z1707 (2019) [Aturan umum film plastik untuk kemasan makanan] (hanya bagian yang sesuai)
    + JIS Z0238 (1998) [Metode pengujian untuk paket fleksibel yang disegel panas] (hanya bagian yang sesuai)
    + JIS Z1711 (1994) [Kantong film polietilen] (hanya bagian yang sesuai)
    + JIS Z1712 (1997) [Film polipropilen berorientasi untuk pengemasan] (hanya bagian yang sesuai)
    + MHLWNotification No. 370 (1959) [Standar dan kriteria untuk makanan dan bahan tambahan makanan No.3 B2 Uji kekuatan penyegelan panas] (hanya bagian yang sesuai)

  • Dapat dikombinasikan dengan berbagai jenis metode kelem dan jepit sesuai kebutuhan ukur.

  • Harap perhatikan bahwa jig ini stopknya terbatas dari Jepang, dengan lead time ±14 Hari kerja.

Harap dicatat:

Gambar hanya untuk tujuan representasi. Produk mungkin berbeda dari yang ditunjukkan di atas. Diskon% dibulatkan ke Bilangan bulat terdekat. Harga bisa berubah sewaktu-waktu seiring dengan perubahan nilai tukar valuta asing dan program promosi. Untuk lebih jelas silahkan hubungi: Sales@Metalextra.com

Using Guide for IMADA Grip Film Thin FC-20 (Thread; M6 ) Range; ≤500 Newton, Flex Angle; 10°-13°, Sample Thickness; ≤2mm, width; 20mm:

Order Guide IMADA Grip Film Thin FC-20 (Thread; M6 ) Range; ≤500 Newton, Flex Angle; 10°-13°, Sample Thickness; ≤2mm, width; 20mm:.

Specifications (Standard models)
ORDER CODE FC-21 FC-20 FC-40
Capacity 250N 500N 500N
Material Aluminum Steel Steel
Feature Lightweight Standard Wide
Gripping width 20mm 20mm 40mm
Opening width Max.2mm
Dimensions See [Dimension]
Weight *1 Approx.16g Approx.73g Approx.125g
Mounting Part Angle Approx. 13° Approx. 24° Approx. 20°
Mounting screw M6
Available option -F：Fixed model(*2)(*3)(*4)
Specifications (Special models)
ORDER CODE FC-21U FC-41U FC-21UQ
Capacity 250N 250N 250N
Material Aluminum Aluminum Aluminum
Feature One side urethane One side urethane, Wide One side urethane,
Lever
Gripping width 20mm 40mm 20mm
Opening width Max.2mm Max.0.2mm
Dimensions See [Dimension]
Weight *1 Approx.40g Approx.58g Approx.38g
Mounting Part Angle Approx. 10° Approx. 10° Approx. 10°
Mounting screw M6
Available option -F：Fixed model(*2)(*3)(*4)

Note:

*1 Weight of the attachment is also applied as a load on the force gauge. Please check the weight when selecting the capacity of a force gauge.
*2 Fixed model is an optional attachment (sold separately) that the mounting screw part does not move.
*3 We recommend –F option when use for horizontal test stand.
*4 Add the option code after the model name to complete the model with options.
e.g. when adding –F option to FC-20…Model: FC-20-F
