DEFELSKO Replica Tape Reader PosiTector RTR 3D Series

DeFelsko merancang PosiTector RTR untuk menguji parameter kekasaran permukaan menggunakan metode Replica Tape karena menyediakan cara yang lebih murah untuk mendapatkan kesan mikron permukaan untuk dianalisis. Seringkali, metode ini diterapkan bersama dengan analisis metalografi untuk penelitian dan pengembangan struktural dan kualitas. Tidak seperti teknik probe runcing, metode replika sampel area 2D dan 3D yang berdekatan untuk menghasilkan gambaran statistik yang kuat.

Replica Tape menangkap guratan permukaan untuk analisis oleh lapisan busa mikro plastik yang dapat ditempelkan pada film poliester pada penekanan hingga akurasi 50,8 μm (2 mil). Ketika dikompresi terhadap permukaan yang kasar, busa mikro itu akan runtuh dan merekat kesan permukaan, atau membalikkan replika, dari permukaan. Ada sejumlah grade untuk mengakomodasi pengukuran dalam rentang profil yang berbeda. DeFelsko PosiTector RTR juga lebih murah dan praktis daripada pemetaan 3D atau mesin pemindai optik pada permukaan benda kerja.

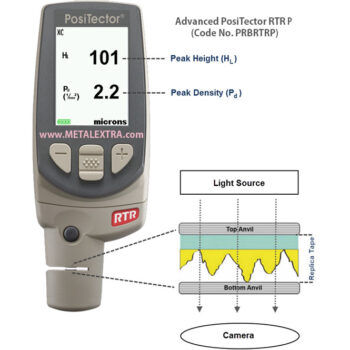

Kualitas permukaan menentukan bagaimana benda kerja akan berfungsi dan berinteraksi dengan lingkungannya. Permukaan yang kasar lebih cepat aus karena memiliki koefisien gesekan yang lebih tinggi daripada permukaan yang halus (lihat tribologi). Selanjutnya, sebelum pelapisan coating atau parameter kekasaran lukisan dapat meningkatkan daya rekat maupun gaya friksi benda kerja tersebut. Mekanisme sensor kamera mikrometer digital mengukur dan mencatat ketinggian profil permukaan lembah menggunakan pita replika, yang mudah digunakan. Pemindaian kekasaran permukaan elektronik tunggal, misalnya, sampel garis sepanjang permukaan abrasive-blasted yang panjangnya 12,5 mm dan lebar 10 μm untuk total luas 0,12 mm2. Sampel replika busa plastik tunggal sekitar 31 mm2, luas 250 kali lebih besar.

Investasi Anda pada PosiTector RTR akan memungkinkan Anda untuk mengelola tingkat kekasaran yang terkontrol, misalnya dalam pembuatan touchpad dan touchsreen, karena permukaan gloss dapat terlalu mengkilap pada mata dan terlalu licin pada jari. Dengan jig atau fixture yang tepat, DeFelsko PosiTector RTR juga dapat digunakan untuk menguji permukaan pada piston, bola slider, sambungan. Untuk interkonektivitas dan aplikasi yang kuat dengan smartphone, DeFelsko juga meluncurkan seri PosiTector Smartlink dengan teknologi Bluetooth, perangkat lunak ponsel cerdas dan desain genggam.

Fitur DeFelsko PosiTector RTR 3D:

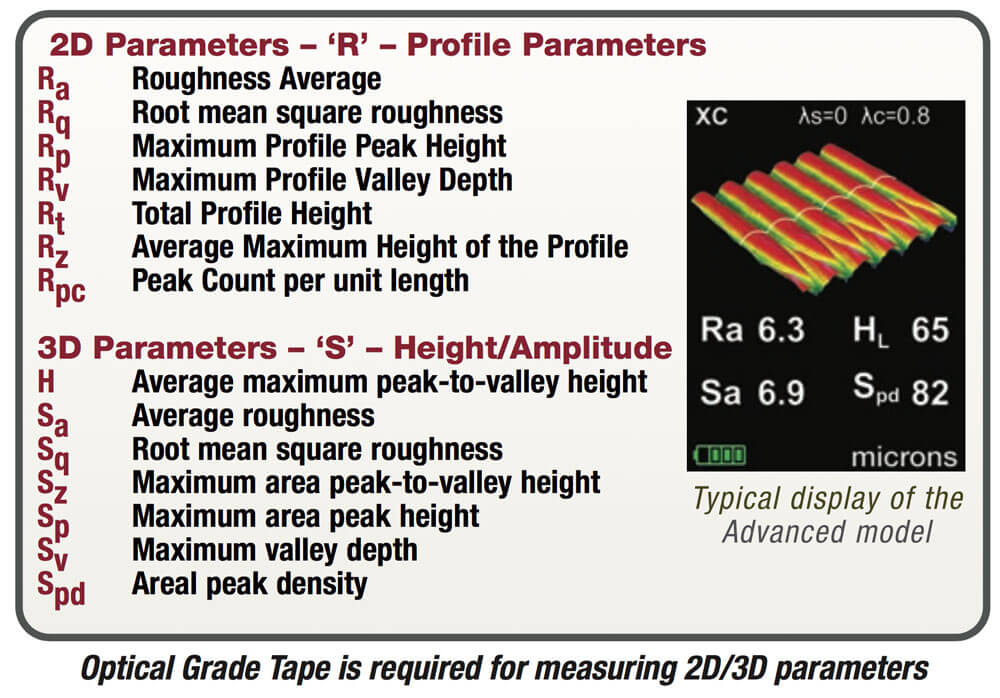

  • Mengukur ketinggian puncak (HL), Mengukur kepadatan puncak (Pd)

  • Menghasilkan gambar (hanya model tingkat lanjut) gambar kecil dua dimensi (2D) hitam dan putih (2D) dan warna tiga dimensi (3D).

  • Ideal untuk dimasukkan ke dalam laporan dan mengkonfirmasikan hasil peledakan yang konsisten. SDF resolusi tinggi (file data permukaan) yang dapat diimpor ke perangkat lunak render pihak ketiga. Hasilnya adalah peta 3D dari permukaan baja yang meledak dengan biaya yang jauh lebih murah daripada perangkat profiling confocal atau interferometrik.

  • Navigasi menu satu tangan yang disempurnakan untuk aplikasi praktis

  • Kekasaran, biaya awal yang relatif rendah, pengulangan yang baik dan opsi untuk mempertahankan replika fisik permukaan yang sedang dievaluasi. Metode ini banyak digunakan dan dipahami secara luas.

  • Secara otomatis kurangi 50,8 μm (2 mil) film yang tidak dapat dimampatkan dari semua bacaan

  • Meminimalkan beban kerja inspektur dengan mengurangi jumlah replika yang dibutuhkan untuk memastikan keakuratan. Lihat ketinggian puncak linierisasi (HL)

  • Fitur RESET secara instan mengembalikan pengaturan pabrik

  • Tahan terhadap pelarut, asam, minyak, air dan debu – tahan cuaca

  • Sarung karet pelindung yang menyerap goncangan dengan klip sabuk

  • Dua (2) tahun garansi pada tubuh DAN penyelidikan

  • Menghasilkan pengukuran ketinggian puncak-ke-lembah yang lebih akurat. Lihat ketinggian puncak linierisasi (HL)

  • Sertifikat Kalibrasi (Formulir Panjang) yang menunjukkan keterlacakan ke PTB termasuk

  • Sesuai dengan standar nasional dan internasional termasuk ISO 8503-5, ASTM D4417 Metode C, NACE RP0287 dan SSPC-PA17
